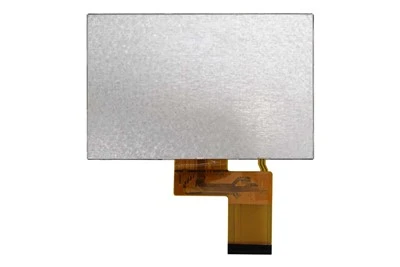

تم تصميم وحدة العرض هذه لمحطات مراقبة التشغيل المستمرة-والمحاور السكنية الذكية، وتوفر واجهات موثوقة أحادية اللون وكاملة الألوان-. لقد تم تصميمه خصيصًا لإعداد تقارير الحالة في الوقت الفعلي-وعناصر التحكم في التسليح وتصور حالة المنطقة-في البنية الأساسية الأمنية التجارية والسكنية.

المواصفات الفنية الرئيسية

المعلمة	تفاصيل المواصفات
نطاق الحجم القطري	3.5 بوصة إلى 10.1 بوصة
بروتوكولات الواجهة	MCU 80 بت، SPI، RGB، MIPI DSI
الجهد المنطقي	التشغيل القياسي 3.3 فولت
عمر الإضاءة الخلفية	الحد الأدنى 50,000 ساعة عند 25 درجة
نسبة التباين الثابتة	800:1 إلى 1000:1
نطاق النصوع	350 إلى 800 شمعة
زاوية المشاهدة	85/85/85/85 درجة (تقنية IPS)
وقت الاستجابة	أقل من 25 مللي ثانية

أداء العرض والاستقرار البصري

منع الاحتفاظ بالصورة:تمنع -طبقات محاذاة الكريستال السائل ذات الاستقرار العالي ظهور الظلال والاحتراق-أثناء العرض الممتد لرموز الأمان الثابتة وشبكات المنطقة.

سهولة القراءة المباشرة-الخفيفة:تضمن نسب الإضاءة والتباين العالية المعايرة رؤية داخلية واضحة تحت الإضاءة العلوية المباشرة.

الاتساق الشامل:تعمل تقنية IPS على التخلص من انعكاس الألوان وغسل التباين عبر زوايا مشاهدة واسعة.

اللمس والتكامل البصري

خيارات لوحة اللمس:

لوحات سعوية مسقطة (PCAP) متعددة اللمس- ولوحات مقاومة تناظرية ذات 4 أسلاك/5 أسلاك.

التشطيبات السطحية:

نقش مضاد للوهج (AG)- لنشر الانعكاس وطلاءات مقاومة للزيوت -مضادة لبصمات الأصابع.

الكفاءة البصرية:

يحافظ الرابط البصري الشفاف (OCA) على نفاذية الضوء بنسبة تزيد عن 88%، مما يزيل فجوات الهواء الداخلية لتعزيز التباين.

التفاوتات الميكانيكية والبيئية

دقة عامل الشكل:يتم الاحتفاظ بأبعاد الزجاج المقطوعة بدقة -في حدود +/- 0.1 مم من أجل إحكام إغلاق حشية المبيت الأمامية-.

تكامل الملف الشخصي النحيف:تم تحقيق ملفات تعريف عمق - فائقة النحافة من خلال تكامل برنامج تشغيل Chip-on-Glass (COG) وChip-on-Flex (COF).

النطاق الحراري:التشغيل الصناعي القياسي من -20 درجة إلى 70 درجة؛ خيارات ممتدة من -30 درجة إلى 80 درجة (تخزين يصل إلى 90% رطوبة نسبية بدون تكثيف عند 60 درجة).

الحماية الكهروستاتيكية:مقاومة تفريغ التلامس حتى +/- 8 كيلو فولت وتفريغ الهواء حتى +/- 15 كيلو فولت بدون مزلاج- لأعلى.

التطبيقات المستهدفة

مراكز الأمن السكنية:محطات اللمس المركزية لكشف التسلل إلى المنزل الذكي وتنبيهات الطوارئ.

أجهزة إنذار الحريق التجارية:تتطلب وحدات التحكم في سلامة الحياة-قراءات عالية الموثوقية-لحالات المنطقة وسجلات الأخطاء.

وحدات التحكم في الوصول:يتم نشر محطات الدخول البيومترية وقارئ البطاقات-في محيط آمن للمنشأة.

قدرات التخصيص (OEM / ODM)

تعديل الشركة العامة للفوسفات:

إعادة تصميم تعيينات الدبوس والطول ومواقع التقوية لتتناسب مع تخطيطات اللوحة المضيفة واتجاهات موصل ZIF.

ضبط الإضاءة الخلفية:

تعمل مصفوفة LED على تشغيل التعديلات الحالية وتكامل حالة اللون المزدوج-(اللون الأبيض قيد التشغيل، والتنبيه الأحمر).

هندسة عدسة الغلاف:

تتراوح السماكة من 0.7 مم إلى 3.0 مم، وشعارات الشاشة الحريرية المخصصة-، والصلابة الكيميائية تصل إلى 7H.

معايرة وحدة التحكم:

المس ضبط IC (ILITEK، وFocalTech، وGoodix) لتوفير الطاقة-لتوفير مناعة ضد الضوضاء EMI.

مراقبة الجودة والامتثال

01/

فحص المواد:فحص مقياس الطيف الضوئي والفرز البصري بالمجهر لجميع كميات الزجاج والمستقطبات وIC الواردة.

02/

التفتيش الآلي:الفحص البصري الآلي (AOI) أثناء مراحل الترابط للكشف عن عيوب البكسل وتتبع الجسور.

03/

اختبار الموثوقية:دورة حرارية لمدة 72 ساعة، صدمة حرارية (-20 درجة إلى 60 درجة، 50 دورة)، وكنس اهتزاز ثلاثي المحاور.

04/

توافق EMC/EMI:تعمل طبقات التدريع الداخلية والإطارات المعدنية المؤرضة على منع الإشعاع الكهرومغناطيسي للمساعدة في الامتثال للمعيار EN 55032 والجزء 15 من لجنة الاتصالات الفيدرالية.

05/

استمرارية العرض:ضمان الحد الأدنى من استمرارية الإنتاج والتوريد لمدة تتراوح بين 5 إلى 7 سنوات لمنع إعادة التصميم المتكررة.

الأسئلة المتداولة

س: ما مدى توفر دورة الحياة لوحدة العرض هذه؟

ج: ضمان الحد الأدنى من استمرارية الإنتاج والتوريد من 5 إلى 7 سنوات.

س: كيف تتم إدارة وحدات البكسل الميتة أثناء الإنتاج؟

ج: يلتزم الإنتاج بمعايير العيوب ISO 13406-2 التي تحدد الحد الأقصى المسموح به لعدد النقاط لكل مليون بكسل.

س: ما هي تنسيقات الملفات المقبولة للأعمال الفنية المخصصة لعدسة الغلاف؟

ج: ملفات متجهة بتنسيقات DXF أو DWG أو AI تعرض تفاصيل الأبعاد وألوان شاشة Pantone الحريرية- وفتحات النوافذ.

س: هل أنت مستعد لطلب عرض أسعار أو رسومات فنية؟

ج: عند إرسال استفسارك، يرجى تحديد الحجم القطري المطلوب وبروتوكول الواجهة وخيار لوحة اللمس والحجم السنوي المتوقع لمساعدة فريقنا الهندسي على الاستجابة بكفاءة.
