نظرة عامة على المنتج

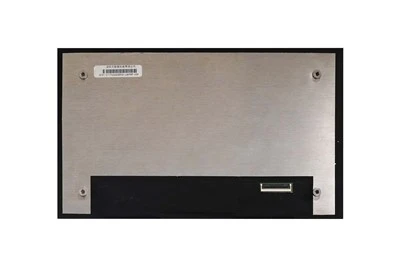

تم تصميم وحدة TFT LCD للأجهزة المنزلية الذكية هذه خصيصًا لواجهات -الآلات البشرية الحديثة، وهي تدمج شاشة عرض مرئية عالية التباين -، ومستشعر لمس سعوي، وبروتوكولات الواجهة المضمنة في مجموعة مدمجة، مما يوفر تشغيلًا موثوقًا عبر البيئات المنزلية والمطبخية كثيرة المتطلبات.

المواصفات الفنية

المعلمة	نطاق المواصفات
أحجام العرض	2.4 بوصة إلى 10.1 بوصة قطريًا
القرارات	QVGA (320x240) إلى HD (1280x800)
برامج التشغيل المرحلية	ILI9341، ST7789، أو بنيات مماثلة
خيارات الواجهة	4 أسلاك SPI، 8/16 بت متوازي، RGB، MIPI DSI
نطاق النصوع	300 شمعة في المتر المربع إلى 1000 شمعة في المتر المربع
زوايا النظر	IPS 85/85/85/85 تناسق العرض الكامل-

عرض الأداء والخيارات البصرية

اللون والتباين:يوفر نسب تباين ثابتة تصل إلى 800:1 مع عمق ألوان حقيقي يبلغ 16.7 مليونًا لواجهات مستخدم رسومية حادة.

سرعة الاستجابة:تعمل سرعات انتقال البكسل التي تقل عن 25 مللي ثانية على التخلص من ضبابية الحركة أثناء الرسوم المتحركة الديناميكية لواجهة المستخدم.

التشطيبات السطحية:يعمل النقش المضاد للوهج- على تقليل الانعكاسات المرآوية؛ طلاء مضاد لبصمات الأصابع يقاوم الشحوم الموجودة على لوحات اللمس بالمطبخ.

اختيار المستقطب:تضمن الاختيارات النقلية والانعكاسية رؤية واضحة في البيئات السكنية ذات الإضاءة المحيطة المنخفضة والساطعة.

التكامل الميكانيكي والضميمة

غطاء التكامل الزجاجي:

يدعم غطاء زجاجي مقوى كيميائيًا بسُمك يتراوح من 0.7 مم إلى 3.0 مم مع طباعة حريرية مخصصة -.

هياكل التركيب:

تتضمن الخيارات رابطًا لاصقًا مزدوجًا-، وأقواسًا لولبية-، وإطارات معدنية للتثبيت الآمن.

توجيه FPC:

تعمل أطوال الكابلات المخصصة ومواقع التقوية واتجاهات الموصل على منع الضغط أثناء التجميع النهائي للحاوية.

التطبيق-هندسة محددة

حماية الرطوبة:طلاء مطابق على لوحات القيادة يقاوم تسرب بخار الماء في الحمامات الرطبة وإعدادات الغسيل.

رفض اللمس:تعمل خوارزميات اللمس السعوية على تصفية المشغلات الكاذبة من قطرات الماء أو طبقات زيت الطهي الموجودة على أدوات المطبخ.

الإدارة الحرارية:تعمل المسارات الحرارية ذات الإضاءة الخلفية LED المحسنة على منع النقاط الساخنة المحلية أثناء التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.

حدود بيئة التشغيل

نطاق درجة الحرارة:

التشغيل القياسي من -20 درجة إلى 70 درجة؛ الدرجات الصناعية الممتدة متاحة من -30 درجة إلى 80 درجة.

حدود التخزين:

يتحمل ظروف التخزين من -30 درجة إلى 80 درجة دون تصفيح اللوحة أو تدهور الإضاءة الخلفية.

التحمل الرطوبة:

يعمل بشكل موثوق بنسبة تصل إلى 90% من الرطوبة النسبية عند درجة حرارة محيطة تبلغ 60 درجة بدون تكثيف - شورت ناتج.

قدرات التخصيص

تعديل مستشعر اللمس:أجهزة استشعار تعمل باللمس سعوية أو مقاومة مخصصة مع واجهات I2C/USB والبرامج الثابتة لوحدة التحكم.

إعادة تصميم FPC وPinout:تم تكييف تعريفات الدبوس وتخطيطات الدوائر ومواضع المكونات لتتناسب مع رؤوس اللوحة الأم الموجودة.

تخصيص الإضاءة الخلفية:تكوينات صفيف LED مخصصة وضبط النصوع ومتطلبات درجة حرارة اللون المحددة.

الترابط البصري:مادة لاصقة سائلة شفافة بصريًا أو رابط OCA بين زجاج الغطاء وشاشة LCD لإزالة فجوات الهواء الداخلية وأخطاء اختلاف المنظر.

مراقبة الجودة والاختبار

01/

التفتيش الوارد:تتحقق أجهزة قياس الإشعاع الطيفية وفحوصات الأبعاد المجهرية ومقاييس السُمك من تفاوتات الزجاج الخام وIC.

02/

في-مراقبة العملية:تكتشف خطوط الفحص البصري التلقائية -العيوب الدقيقة أثناء توصيل المستقطب ولحام FPC.

03/

اختبار الموثوقية:تخضع الدُفعات لاختبار الصدمة الحرارية،-والعمر التشغيلي الناتج عن درجات الحرارة المرتفعة، والتحقق من التفريغ الكهروستاتيكي.

تطوير المنتجات وأخذ العينات

النماذج الأولية السريعة:العينات القياسية التي يتم شحنها خلال 3 إلى 5 أيام عمل؛ يتم تسليم عينات FPC والأدوات المخصصة خلال 15 إلى 25 يوم عمل.

التعاون الهندسي:الوصول المباشر إلى مهندسي التخطيط وفنيي البصريات للمراجعة التخطيطية ودعم تصحيح أخطاء البرامج الثابتة.

إدارة دورة الحياة:التزامات توريد طويلة الأمد- تضمن توفر المكونات لبرامج إنتاج الأجهزة-المتعددة السنوات.

التطبيقات النموذجية

إلكترونيات المطبخ:

مقالي هوائية، وآلات صنع القهوة الذكية، وأجهزة الطبخ المتعددة-، والأفران المدمجة-، والشفاطات.

الرقابة البيئية:

أجهزة تنظيم الحرارة الذكية، ووحدات التحكم في نظام التدفئة والتهوية وتكييف الهواء (HVAC)، وواجهات تهوية المنزل بالكامل-.

السلع البيضاء:

لوحات التحكم بالغسالة، وشاشات باب الثلاجة، ووحدات واجهة غسل الأطباق.

أنظمة الحمام:

منصات التحكم الذكية في المرحاض، وشاشات صمام الدش الرقمية، ولوحات اللمس الخاصة بمرآة الزينة.

الأسئلة المتداولة

س: ما هو الحد الأدنى لكمية الطلب لتصميمات FPC المخصصة؟

ج: يتم تنظيم موك لكل دفعة إنتاج بناءً على حجم اللوحة وتعديلات الأدوات؛ يتم استيعاب عمليات التشغيل الأولية ذات الحجم المنخفض- للتحقق من الصحة الهندسية.

س: كيف تمنعين عطل اللمس من الماء على أدوات المطبخ؟

ج: تستخدم وحدات التحكم التي تعمل باللمس بالسعة خوارزميات البرامج الثابتة المتخصصة التي تعمل على تصفية قطرات الماء الثابتة وتداخل ملامسة راحة اليد.

س: هل يمكن تعديل سطوع الإضاءة الخلفية ديناميكيًا عبر البرنامج؟

ج: نعم، تدعم لوحات التشغيل التحكم في التعتيم لتعديل عرض النبض مباشرةً من واجهة وحدة التحكم الدقيقة المضيفة.

س: ما هي الوثائق المقدمة خلال مرحلة أخذ العينات؟

ج: يتم توفير رسومات ميكانيكية شاملة ثنائية وثلاثية الأبعاد وأوراق المواصفات الكهربائية ومقتطفات كود التهيئة وتقارير اختبار الموثوقية.
